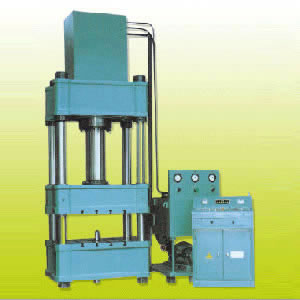

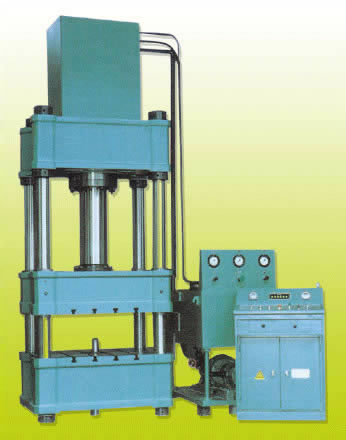

Prensa hidráulica de cuatro columnas
Prensa hidráulica de cuatro columnas
Ésta prensa hidráulica, es la herramienta apropiada para el proceso de troquelado, plegado, estiramiento, formador de pestañas. También puede ser usada como prensa de montaje, para ajuste, y también para el proceso de formado de productos plásticos y productos pulverizados.
La prensa posee un sistema eléctrico independiente, de control centralizado de accionamiento por botones. Las cuatro columnas hidráulicas pueden ser ajustadas manual o semi-automáticamente.
Adicionalmente, ésta prensa hidráulica realiza presión constante por rango de selección, gracias a la función de ajuste de tiempo. Dentro de las opciones del proceso de prensado, la velocidad y distancia pueden ser ajustadas dentro de rangos específicos.
Especificaciones de la prensa hidráulica de cuatro columnas
Item | Unid | Y32-40 | Y32-100 | Y32-200 | Y32-315 | Y32-400 | Y32- 500 | Y32- 800 | Y32- 1000 | Y32- 1600 | Y32 -2000 | |
Fuerza Nominal | kN | 400 | 1000 | 2000 | 3150 | 4000 | 5000 | 8000 | 10000 | 16000 | 20000 | |
Fuerza de Retorno | kN | 180 | 315 | 450 | 630 | 500 | 1000 | 1200 | 1300 | 2000 | 2600 | |
Fuerza Eyector | kN | 100 | 190 | 400 | 630 | 630 | 1000 | 1000 | 1000 | 2000 | 2000 | |
Presión de Líquido Máx. | MPa | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
Rango Máx. de Filmina | mm | 450 | 600 | 700 | 800 | 800 | 900 | 900 | 900 | 900 | 1000 | |
Rango Max de golpe | mm | 150 | 200 | 250 | 250 | 300 | 350 | 350 | 350 | 450 | 300 | |
Rango Máx de filmina en mesa de trabajo | mm | 700 | 900 | 1100 | 1250 | 1300 | 1500 | 1500 | 1500 | 1600 | 2500 | |
Velocidad de deslizamiento | Descenso | mm/s | 40 | 22 | 100 | 100 | 120 | 120 | 120 | 120 | 120 | 120 |
Presión | mm/s | 8-20 | 6-14 | 6-12 | 6-12 | 5-12 | 6-15 | 5-12 | 6-10 | 4-8 | 4-10 | |
Retorno | mm/s | 52 | 47 | 60 | 60 | 80 | 110 | 100 | 150 | 120 | 70 | |
Velocidade bloque de filmina | Contra | mm | 95 | 70 | 65 | 55 | 80 | 140 | 140 | 100 | 100 | 55 |
Retorno | mm | 120 | 140 | 95 | 110 | 160 | 150 | 150 | 200 | 200 | 110 | |
Área de mesa | Lateral | mm | 460 | 720 | 1000 | 1250 | 1400 | 1500 | 1500 | 2500 | 2000 | 1200 |
Frontal | mm | 460 | 580 | 900 | 1120 | 1400 | 1500 | 1500 | 1800 | 2000 | 1200 | |
Dimensiones generales | Lateral | mm | 1385 | 2160 | 2825 | 3200 | 4060 | 5100 | 4900 | 5800 | 8000 | 3200 |
Frontal | mm | 920 | 1504 | 2060 | 2100 | 3525 | 4200 | 3400 | 4000 | 3000 | 2100 | |
Consumo Energía Total | kW | 5.5 | 7.5 | 15 | 22 | 22 | 37 | 74 | 74 | 90 | 100 |
La prensa hidráulica de 4 columnas ofrece un diseño de estructura optimizado. Su sistema hidráulico aplica bloques de válvulas de cartucho y ofrece desempeño estable y larga vida de servicio. Con baja fuerza de impacto de su sistema hidráulico, la prensa hidráulica de 4 columnas se caracteriza por sus pocos puntos de fuga y conexiones de tuberías. Por otra parte, la prensa hidráulica incorpora en su diseño un sistema de control de circuito eléctrico independiente, garantizando procesos de mantenimiento eficientes y desempeño estable. Adicionalmente, la prensa hidráulica de 4 columnas aplica sistema de control centralizado por botones y tiene dos modos de operación diferentes para selección del usuario.
Especificaciones técnicas de la prensa hidráulica de columnas
Ítem | Unidad | Y32- 40 | Y32- 63 | Y32- 100 | Y32- 100A | Y32- 160 | Y32- 200 | Y32- 200A | Y32- 315 | Y32- 315A | Y32- 400 | |
Fuerza nominal | kN | 400 | 630 | 1000 | 1000 | 1600 | 2000 | 2000 | 3150 | 3150 | 4000 | |
Fuerza de retorno | kN | 180 | 135 | 315 | 165 | 200 | 450 | 240 | 630 | 300 | 500 | |
Fuerza de expulsor | kN | 100 | 100 | 190 | 190 | 240 | 400 | 400 | 630 | 630 | 630 | |
Presión máx. de líquido | MPa | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
Longitud de Carrera máx. | mm | 450 | 500 | 600 | 600 | 700 | 700 | 700 | 800 | 800 | 800 | |
Carrera máx. de golpe | mm | 150 | 150 | 200 | 200 | 200 | 250 | 250 | 250 | 250 | 300 | |
Rango de deslizamiento máx. de mesa de trabajo | mm | 700 | 800 | 900 | 900 | 1050 | 1100 | 1100 | 1250 | 1250 | 1300 | |
Velocidad de carrera | Caída rápida | mm/s | 40 | 100 | 22 | 160 | 160 | 100 | 200 | 100 | 200 | 120 |
Caída lenta | mm/s | 8-20 | 8-20 | 6-14 | 6-14 | 6-10 | 6-12 | 6-12 | 6-12 | 6-12 | 4-10 | |
Carrera de retorno | mm/s | 52 | 100 | 47 | 85 | 70 | 60 | 100 | 60 | 120 | 70 | |
Velocidad de deslizamiento de bloque | En contra | mm | 95 | 50 | 70 | 70 | 65 | 65 | 65 | 55 | 55 | 55 |
Retorno | mm | 120 | 100 | 140 | 140 | 100 | 95 | 95 | 110 | 110 | 110 | |
Área de mesa | L-R | mm | 460 | 580 | 720 | 720 | 1000 | 1000 | 1000 | 1250 | 1250 | 1200 |
F-B | mm | 460 | 480 | 580 | 580 | 700 | 900 | 900 | 1120 | 1120 | 1200 | |
Dimensiones generales | L-R | mm | 1385 | 2000 | 2160 | 2160 | 2700 | 2825 | 2825 | 3200 | 3200 | 3200 |
F-B | mm | 920 | 1500 | 1504 | 1504 | 1700 | 2060 | 2050 | 2100 | 2100 | 2100 | |
Potencia total | kW | 5.5 | 7.5 | 7.5 | 7.5 | 11 | 15 | 15 | 22 | 22 | 22 |
Ítem | Unidad | Y32- 500 | Y32- 500A | Y32- 630 | Y32- 630A | Y32- 800 | Y32- 800A | Y32- 1000 | Y32- 1000A | Y32- 1250 | Y32- 1600 | Y32 -2000 | |
Fuerza nominal | kN | 5000 | 5000 | 6300 | 6300 | 8000 | 8000 | 10000 | 10000 | 12500 | 16000 | 20000 | |
Fuerza de retorno | kN | 1000 | 1000 | 1250 | 1250 | 1200 | 1200 | 1300 | 1300 | 1100 | 2000 | 2600 | |
Fuerza de expulsor | kN | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 | 1000 | 1000 | 2000 | 2000 | 2000 | |
Presión máx. de líquido | MPa | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
Longitud de Carrera máx. | mm | 900 | 900 | 900 | 900 | 900 | 1000 | 900 | 1000 | 900 | 900 | 1000 | |
Carrera máx. de golpe | mm | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 400 | 300 | 450 | 300 | |
Rango de deslizamiento máx. de mesa de trabajo | mm | 1500 | 1500 | 1500 | 1500 | 1500 | 1600 | 1500 | 1600 | 1400 | 1600 | 2500 | |
Velocidad de carrera | Caída rápida | mm/s | 120 | 160 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
Caída lenta | mm/s | 5-12 | 5-12 | 5-8 | 5-8 | 6-15 | 6-15 | 5-12 | 5-12 | 4-10 | 6-10 | 4-8 | |
Carrera de retorno | mm/s | 80 | 80 | 60 | 60 | 110 | 110 | 100 | 100 | 120 | 150 | 120 | |
Velocidad de deslizamiento de bloque | En contra | mm | 80 | 80 | 80 | 80 | 140 | 140 | 140 | 140 | 70 | 100 | 100 |
Retorno | mm | 160 | 160 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 200 | 200 | |
Área de mesa | L-R | mm | 1400 | 2200 | 1320 | 1600 | 1500 | 2000 | 1500 | 2000 | 1500 | 2500 | 2000 |
F-B | mm | 1400 | 1400 | 1200 | 1600 | 1500 | 1500 | 1500 | 1800 | 1500 | 1800 | 2000 | |
Dimensiones generales | L-R | mm | 4060 | 5000 | 4000 | 4200 | 5100 | 4300 | 4900 | 4750 | 5250 | 5800 | 8000 |
F-B | mm | 3525 | 3525 | 2350 | 4200 | 4200 | 1600 | 3400 | 2650 | 3800 | 4000 | 3000 | |
Potencia total | kW | 37 | 37 | 45 | 45 | 74 | 74 | 74 | 74 | 74 | 90 | 100 |
Rugao Yaou Co., Es una compañía manufacturera y proveedora de prensas hidráulicas de cuatro columnas domiciliada en China. Adicionalmente, nuestra empresa produce herramientas para explotación de petróleo, herramientas para procesos de cimentación, prensas hidráulicas, entre otros. Como resultado de la calidad, gran durabilidad y economía, nuestros productos gozan de gran reputación en países como Alemania, Kazajstán, Turquía, India entre otros.
Invitamos a más consumidores globales a disfrutar de nuestros productos. Gracias!
-
